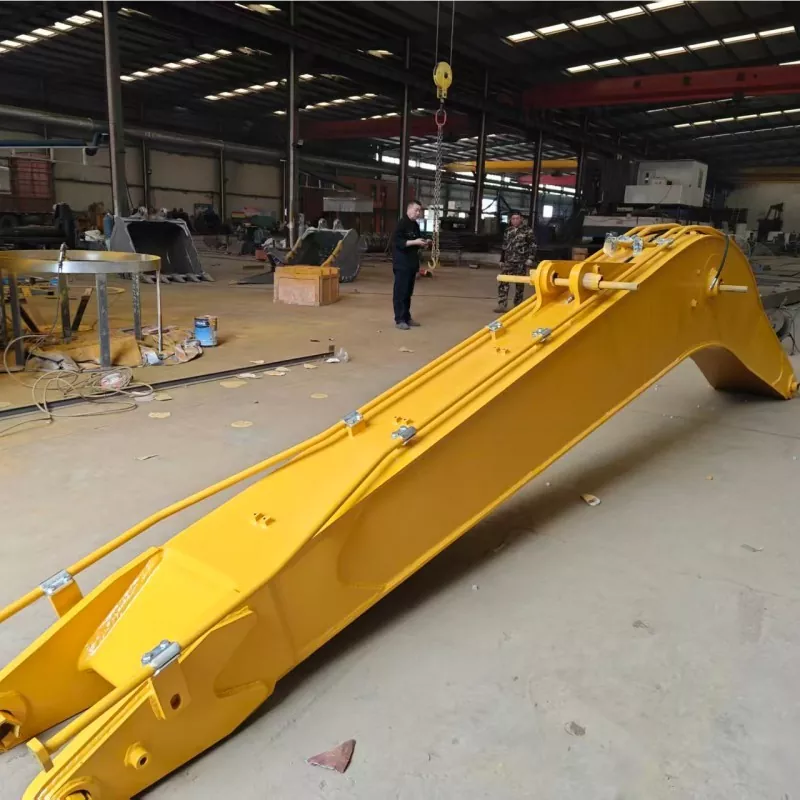

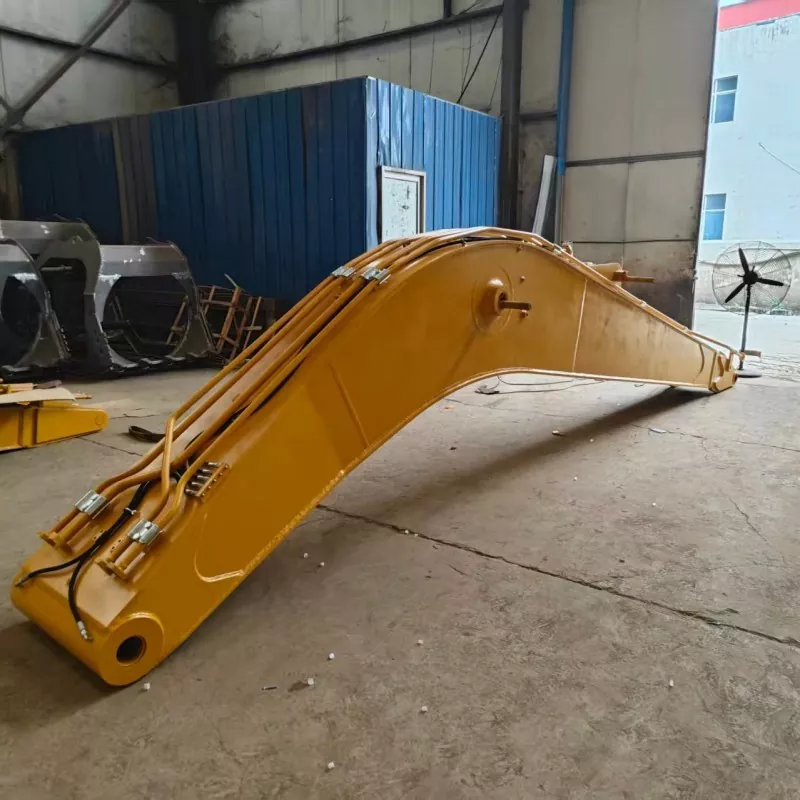

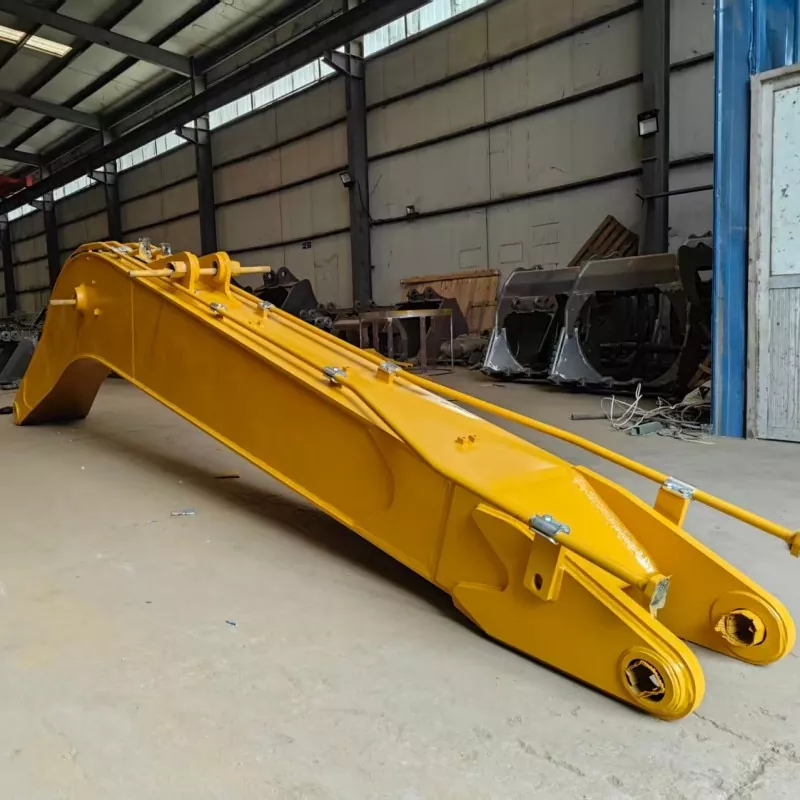

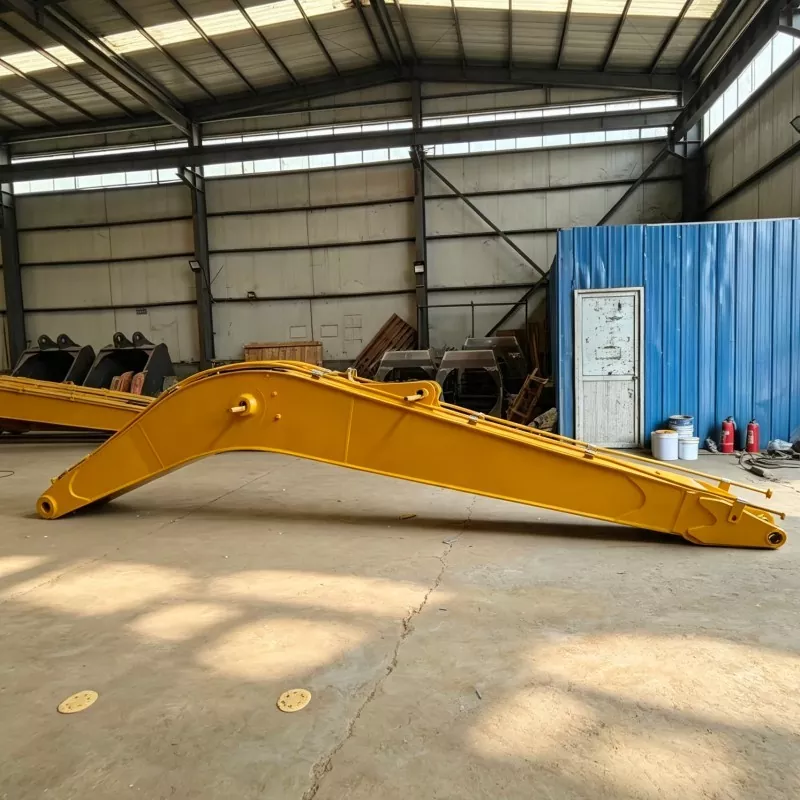

Bras d'excavatrice longue portée pour ZX200

XINGCHUANG fabrique des accessoires de pelle longue portée personnalisés pour les entrepreneurs, les sociétés de location d'équipement et les distributeurs de machines de construction. Conçu pour le bras d'excavatrice longue portée du ZX200, cet accessoire étendu aide les opérateurs à s'éloigner de la machine et à accéder à des zones de travail plus profondes ou plus éloignées dans les applications d'excavation appropriées.

Disponible en plusieurs options de longueur standard, il peut être configuré en fonction du rayon de creusement requis, de la profondeur de travail, des conditions des matériaux et des spécifications de la machine. Avant la production, XINGCHUANG peut examiner le modèle de pelle, les dimensions de connexion, la disposition hydraulique et le travail prévu pour aider les acheteurs à sélectionner une configuration qui correspond aux exigences de leur projet.

La structure du bras utilise de l'acier résistant à l'usure NM400 comme spécifié pour le corps principal, avec des sections renforcées au niveau des zones porteuses clés. Des trous d'épingle usinés CNC, des procédures de soudage contrôlées et un système de revêtement protecteur sont utilisés pour soutenir la cohérence structurelle et le service extérieur. Les performances réelles et la durée de vie dépendent de la configuration sélectionnée, des conditions de fonctionnement, des pratiques de maintenance et du respect des limites de fonctionnement du fabricant de la pelle.

Spécifications techniques

Les chiffres ci-dessus sont des spécifications de référence. La plage de travail réelle, le poids de l'accessoire, la capacité de levage et la compatibilité doivent être confirmés par rapport à la conception finale et aux données de fonctionnement spécifiques au modèle de la pelle. Un accessoire plus long modifie l'enveloppe de travail et les caractéristiques de charge de la machine, il ne doit donc pas être sélectionné uniquement en fonction de la longueur.

Choisissez la longueur du travail

La sélection d'un bras étendu commence par la zone de travail plutôt que par l'option disponible la plus longue. Les acheteurs doivent identifier la portée requise à partir de la position prévue de la machine, la profondeur d'excavation, la hauteur des berges environnantes et la distance entre l'excavatrice et le matériau manipulé. Le rayon et la profondeur de travail doivent ensuite être vérifiés par rapport à la géométrie de fixation proposée.

Une configuration de 12 m peut être envisagée pour les projets ayant des exigences de portée modérées, tandis que les versions de 14 m, 15 m et 17 m peuvent être évaluées pour les applications nécessitant une enveloppe de travail plus longue. Ce sont des points de départ pour la sélection et non des recommandations universelles. Les conditions du sol, la densité des matériaux, la taille du godet, les performances hydrauliques et la stabilité de la machine influencent tous la configuration appropriée.

XINGCHUANG peut examiner les demandes de longueur personnalisée dans la plage indiquée de 10 à 19 m. Avant de confirmer une commande, fournissez le modèle exact de la pelle et les détails de série ou de configuration, la profondeur de creusement et le rayon horizontal requis, ainsi que le godet ou autre accessoire d'extrémité prévu. L'examen technique doit également vérifier le poids autorisé des accessoires et les limites de fonctionnement de la machine.

Détails structurels qui affectent la durée de vie

Renforcement dans les zones à fortes contraintes

Un bras étendu est exposé à des forces de flexion et à des charges répétées pendant le fonctionnement. La plaque principale, les plaques latérales et les nervures de renfort doivent être conçues comme une structure coordonnée. XINGCHUANG spécifie l'acier résistant à l'usure NM400 pour le corps du bras et le renforcement des zones porteuses clés. Toutefois, l’épaisseur des plaques ne détermine pas à elle seule la capacité structurelle ; la géométrie, la qualité du soudage, la traçabilité des matériaux et la charge de travail prévue doivent également être prises en compte.

Soudage contrôlé et gestion des contraintes

La cohérence des soudures est importante pour les composants exposés à des cycles répétés de creusement et de balancement. Le processus de fabrication fourni décrit le soudage robotisé et le traitement thermique pour aider à contrôler la qualité de la soudure et les contraintes résiduelles. Les acheteurs ayant des projets exigeants peuvent demander les dossiers d'inspection de soudage disponibles, les informations sur les matériaux et les documents de qualité d'usine pertinents lors de la confirmation de la commande.

Alignement précis des broches et des bagues

Les connexions à broches transfèrent les charges entre le bras et les composants connectés. L'alésage CNC aide à maintenir l'alignement des trous de goupille et peut réduire les contacts inégaux lorsque les composants sont correctement adaptés. Lors de l'installation et de la maintenance, les acheteurs doivent également vérifier l'ajustement des broches, l'état des bagues, la lubrification et les signes de jeu anormal.

Protection contre l'exposition extérieure

Le processus de surface spécifié comprend le sablage, l’apprêt antirouille et la peinture de finition technique. Ce système de revêtement aide à protéger l’acier exposé lors du service extérieur, y compris le travail dans des environnements humides. Dans des conditions salines ou constamment humides, un nettoyage et une inspection réguliers restent importants car les dommages au revêtement et l'humidité emprisonnée peuvent entraîner de la corrosion.

Faire correspondre la pièce jointe aux conditions du site

Différents projets d'excavation imposent différentes exigences au bras. Revoir le matériel, la position de travail et l'environnement permet aux acheteurs d'éviter de choisir un accessoire trop long, trop lourd ou inadapté à la tâche prévue.

Dragage de rivières et d'étangs

Une portée étendue peut faciliter l'accès aux sédiments de la berge ou d'une autre position de fonctionnement appropriée, réduisant potentiellement le besoin de repositionner la machine aussi fréquemment. Avant utilisation, évaluez la profondeur de l'eau, la stabilité des berges, l'état des sédiments, le choix du godet et la plage de travail autorisée de l'excavatrice. Un accessoire à longue portée ne remplace pas une évaluation de la stabilité spécifique au site.

Entretien des réservoirs et des canaux

Le nettoyage des canaux et l'entretien des réservoirs peuvent nécessiter que l'excavatrice dépasse le bord d'un remblai ou contourne des zones d'accès restreint. La longueur de l'accessoire doit être choisie en fonction du profil d'excavation et de la position de la machine, en accordant une attention particulière à la capacité portante du sol et à l'enveloppe de fonctionnement sûre.

Façonnage des pentes en bordure de route

Un bras étendu peut prendre en charge les travaux de taille sur des pentes ou des remblais où la zone cible est hors de portée d'une configuration standard. Les acheteurs doivent spécifier la hauteur de travail requise, l'angle d'inclinaison et les exigences de finition afin que l'installation proposée puisse être évaluée en termes de contrôle et de stabilité.

Terrassements municipaux et généraux

Pour certains projets municipaux, agrandissement d'étangs et tâches de terrassement, la bonne configuration dépend du type de matériau, de la profondeur de creusement, de la capacité du godet et des exigences du cycle. L'excavation lourde avec des matériaux denses peut nécessiter une conception d'accessoires différente du dragage léger ou de la finition de pente.

Références du projet

Projet de rénovation de la rivière Thaïlande – Excavation plus profonde

Un entrepreneur thaïlandais spécialisé dans la conservation de l'eau a acheté 6 jeux de bras d'excavatrice longue portée pour ZX200 pour des travaux de rénovation de rivières urbaines. Le bras standard d'origine ne pouvait atteindre qu'une profondeur de creusement d'environ 6,2 mètres, ce qui limitait l'efficacité de la construction dans les zones d'eau profonde.

Après l'adoption du bras à longue portée personnalisé, la profondeur d'excavation a été augmentée à environ 9,8 mètres. Le projet a réduit la durée globale de construction d'environ 35 % et a évité le besoin de plates-formes d'exploitation temporaires supplémentaires.

Projet de route municipale du Pérou – Réduction des pentes

Dans le cadre d'un projet de façonnage des pentes d'une route municipale au Pérou, l'équipe de construction a utilisé le bras d'excavatrice longue portée pour la ZX200 pour réaliser des opérations de coupe en hauteur et sur de longues distances. La plage de travail étendue a réduit la dépendance à l'égard des équipements de levage auxiliaires et a réduit les coûts de main-d'œuvre supplémentaires.

Projet de dragage de lac domestique – configuration 17 m

Pour un projet national de nettoyage des sédiments lacustres, nous avons fourni une version personnalisée super longue de 17 mètres pour les opérations de dragage sur de vastes zones. Avant la livraison, tous les produits ont subi des tests de charge continus de 24 heures pour vérifier la stabilité structurelle et la fiabilité de fonctionnement.

Les cas ci-dessus décrivent les résultats du projet rapportés. Les résultats réels varieront en fonction des conditions du site, de la configuration de la machine, des pratiques des opérateurs et de la gestion du projet. Les acheteurs peuvent demander les références de projet disponibles et la documentation d'inspection lors de l'évaluation d'une application similaire.

Ce qu'il faut confirmer avant de commander

Pour réduire les problèmes de compatibilité et éviter des modifications inutiles, les acheteurs doivent préparer les informations suivantes avant de demander un devis :

Identification des machines :Modèle exact de pelle, série, année ou détails de série le cas échéant, et configuration des accessoires existants.

Exigences de travail :Portée cible, profondeur de creusement, élévation du site, type de matériau, dimensions du godet et principales tâches que l'accessoire effectuera.

Détails de connexion :Diamètre de la goupille, entraxe de la goupille, largeur de montage, dimensions de connexion du cylindre, exigences en matière de flexibles hydrauliques et disposition de la tringlerie.

Portée de la commande :Longueur de bras requise, broches et tuyaux inclus, exigences en matière de liaison entre les vérins et les godets, couleur de la surface, emballage et port de destination ou lieu de livraison.

Si disponible, envoyez des photos des connexions de flèche et de bras existantes, de la plaque d'identification de la machine, des dimensions pertinentes et de la zone de travail proposée. Ces détails aident le fabricant à évaluer la configuration avant d'émettre des dessins finaux ou un devis.

Inspection, certification et assistance

XINGCHUANG fournit une fabrication d'accessoires pour excavatrices et un support à l'exportation pour les entreprises de construction, les distributeurs d'équipements et les flottes de location. En fonction de la commande et de la portée de l'inspection convenue, les acheteurs peuvent demander les enregistrements de matériaux disponibles, les photographies de production, les informations d'inspection et la documentation des tests de charge avant expédition.

L'entreprise déclare disposer de certifications ou de qualifications ISO 9001, CE et SGS. Les acheteurs doivent confirmer le titulaire exact du certificat, sa portée, sa validité et son applicabilité au marché de rattachement et de destination spécifique. Les exigences CE dépendent de la classification du produit et de la législation applicable, tandis que SGS peut faire référence à des services de test, d'inspection ou de certification plutôt qu'à une seule approbation universelle du produit. Demandez les documents pertinents pour vérification avant l’achat.

Pour les fixations structurelles, les exigences d’inspection doivent être convenues avant la production. Tout test de charge, méthode d'inspection ou critère d'acceptation doit être clairement documenté afin que l'acheteur comprenne ce qui a été testé et dans quelles conditions.

Foire aux questions

Comment puis-je confirmer que l'accessoire convient à mon ZX200 ?

Fournissez la version exacte de la machine et les mesures de connexion. Bien que les configurations répertoriées ciblent les pelles hydrauliques de la série ZX200, les dimensions de montage, les connexions hydrauliques et les dispositions de liaison peuvent varier. La compatibilité doit être confirmée par rapport à la machine réelle avant la production.

Un bras plus long offre-t-il toujours une meilleure productivité ?

Non. Un bras plus long peut augmenter la portée et la profondeur de travail, mais il modifie également les caractéristiques de charge de la machine et peut affecter la force d'excavation, le temps de cycle et la stabilité. La meilleure longueur est celle qui répond aux exigences du projet dans les limites de fonctionnement approuvées de l'excavatrice.

Puis-je utiliser le même godet que mon bras d'excavatrice standard ?

Cela dépend de la conception de l'accessoire, du poids du godet, des dimensions des axes et de la géométrie de la tringlerie. Partagez les spécifications du godet existant afin que le fabricant puisse vérifier s'il peut être conservé ou si un godet ou un ensemble de liaison compatible est requis.

Que dois-je vérifier après l'installation ?

Suivez les instructions de la machine et des accessoires pour inspecter le verrouillage des goupilles, la lubrification, les connexions hydrauliques, l'acheminement des flexibles, les interférences et les mouvements dans la plage de fonctionnement. La première mise en service doit être effectuée selon une procédure d'inspection appropriée et dans les limites spécifiées.

Pouvez-vous fournir des dessins et des dossiers d’inspection avant expédition ?

Les dessins disponibles, les images de production, les dossiers d'inspection et la documentation de test convenue peuvent être discutés lors de la confirmation de commande. Spécifiez les documents requis pour votre approbation d’achat, votre processus d’importation ou votre transfert de projet avant le début de la production.

Qu'est-ce qui est couvert par la garantie indiquée ?

Les conditions fournies prévoient une garantie d'usine de 12 mois pour les pièces structurelles soudées, tandis que les broches, manchons et joints sont traités comme des consommables normaux. Confirmez les conditions définitives de garantie, les exclusions, la date de début et la procédure de réclamation dans le contrat de vente avant de commander.

Fabrication sur mesure pour votre projet d'excavation

XINGCHUANG prend en charge les configurations d'accessoires personnalisées pour les entrepreneurs en construction, les fournisseurs de location d'équipement et les distributeurs de pièces de machines. Les options peuvent inclure la longueur du bras, la couleur de la surface et les accessoires compatibles, sous réserve d'un examen technique et de la compatibilité de la machine.

Pour recevoir une recommandation et un devis spécifiques au projet, envoyez le modèle de pelle, la plage de travail requise, les dimensions de connexion, les détails de l'application et le marché de destination. XINGCHUANG peut alors examiner la configuration demandée, confirmer l'étendue de la fourniture disponible et discuter des modalités de production, d'inspection, d'emballage et de livraison.
