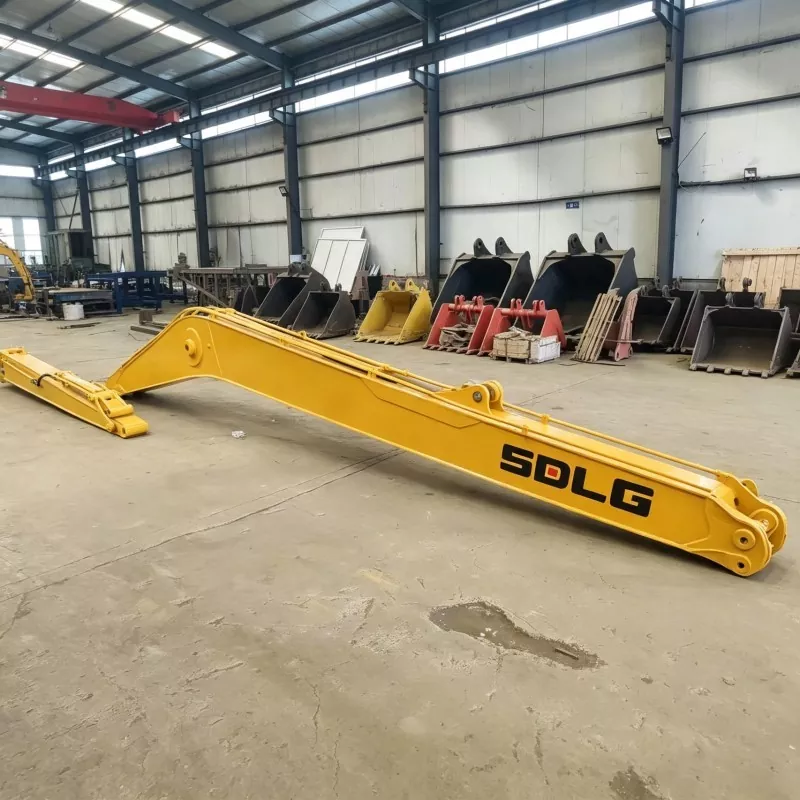

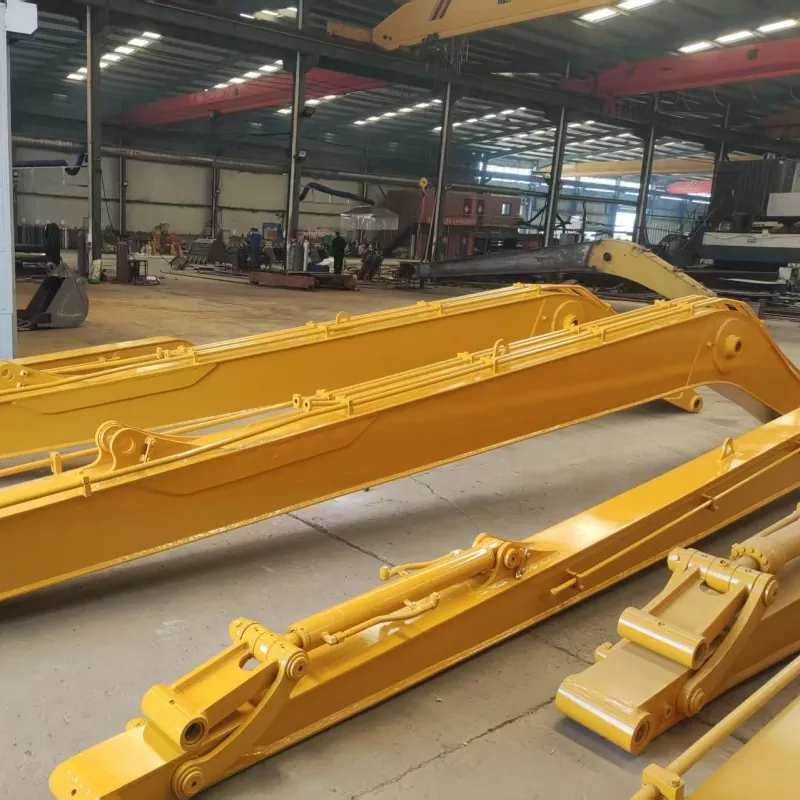

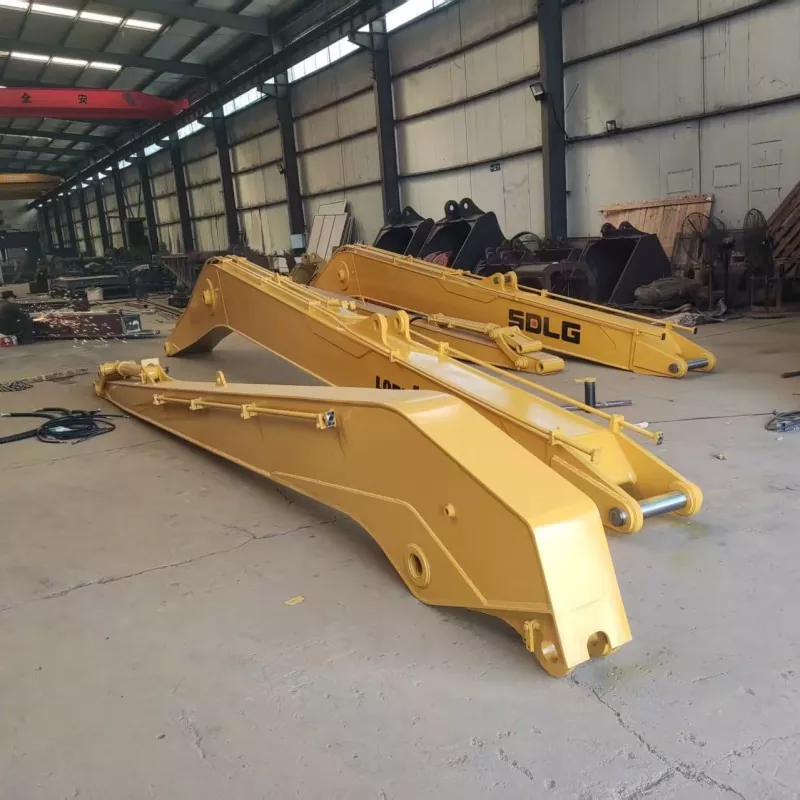

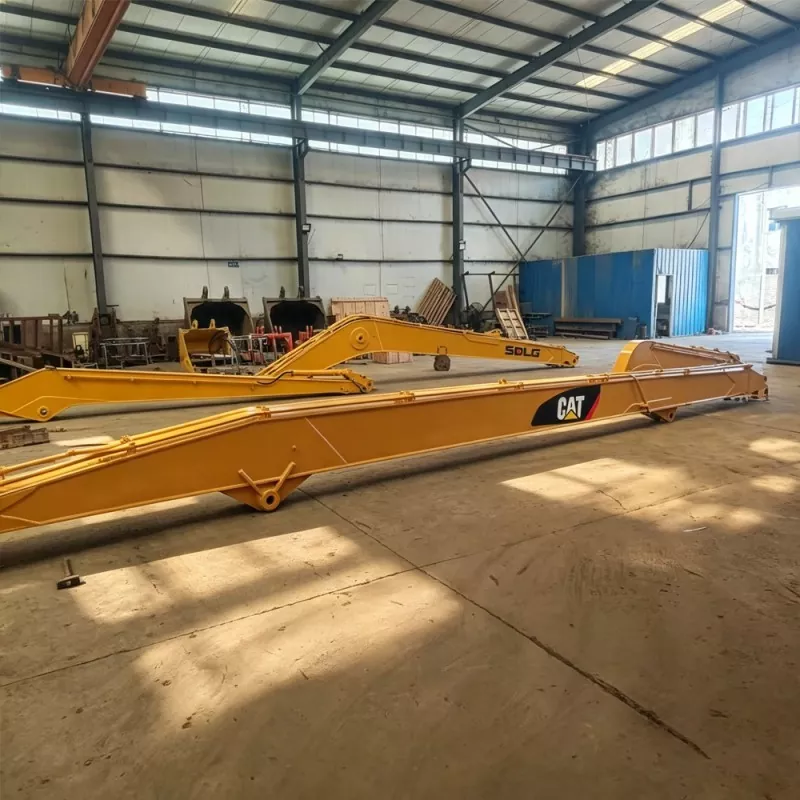

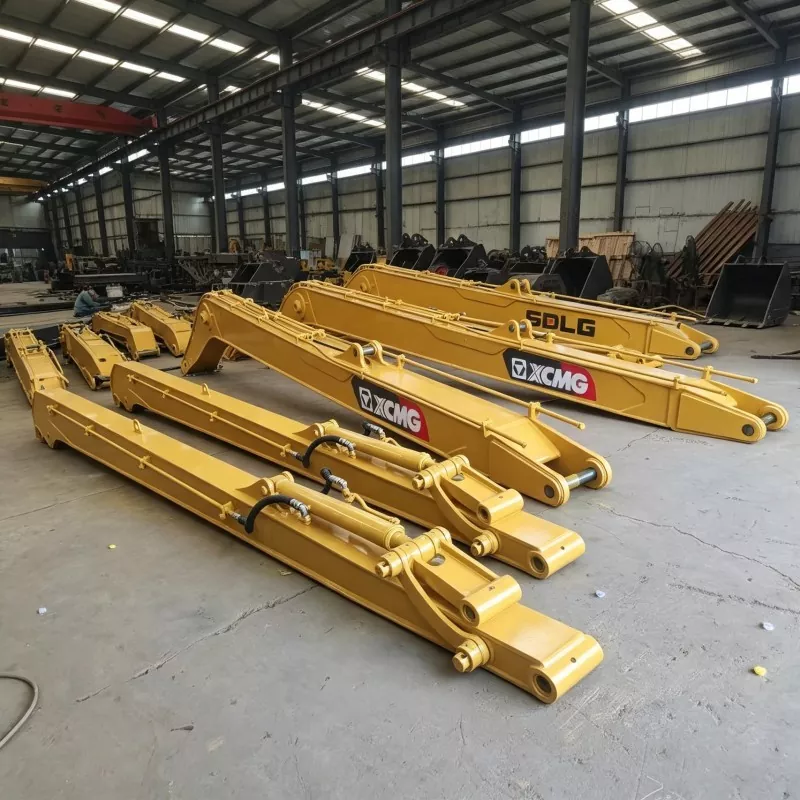

Bras de flèche à longue portée pour excavatrice

Dans les scénarios complexes de construction en extérieur des machines de construction, la flèche et le bras standard d'origine des excavatrices ordinaires présentent souvent de nombreux problèmes, tels qu'une faible couverture d'opération, l'incapacité d'atteindre les zones d'eau profonde et une faible efficacité de construction dans les opérations de fosse de fondation élevée et sur de longues distances, ce qui limite considérablement la progression de la construction technique. Pour résoudre les problèmes de construction de l’industrie ciblés, notre usine développe et produit indépendamment un bras de flèche à longue portée pour excavatrice.

En optimisant la conception de la structure mécanique, il étend efficacement le rayon de creusement et la hauteur de travail, s'adaptant parfaitement aux besoins de construction de diverses conditions de travail spéciales. Comparé aux bras standards traditionnels, ce bras à longue portée abandonne la conception structurelle modélisée et réalise un renforcement structurel différencié selon différents scénarios de construction, résolvant fondamentalement les problèmes de déformation facile, de capacité portante insuffisante et de mauvaise stabilité du fonctionnement sur longue distance des bras ordinaires.

Matériel et savoir-faire

Conçu pour les charges d'excavation à portée étendue

Le bras de flèche à longue portée de l'excavatrice utilise de l'acier au manganèse à haute résistance conforme à la norme nationale Q355B comme matériau structurel principal, avec une épaisseur renforcée dans les sections porteuses clés. La structure en acier optimisée offre une excellente résistance aux forces de flexion, de compression et de torsion lorsque la pelle effectue des excavations profondes ou des opérations sur de longues distances.

Fabrication sans stress pour une stabilité à long terme

Pendant la production, un soudage robotisé automatique et une technologie de réduction des contraintes de recuit secondaire sont appliqués pour améliorer la cohérence de la soudure et éliminer l'accumulation de contraintes internes. Ce processus améliore la résistance à la fatigue du bras de flèche et aide à maintenir la stabilité structurelle lors de cycles de travail répétés et intensifs.

Conception de connexion précise pour l'appariement des excavatrices

Les zones de connexion des broches sont usinées avec précision avec un équipement d'alésage de haute précision et équipées de composants d'étanchéité pour garantir une installation fluide et un fonctionnement fiable. La flèche est compatible avec les pelles de 12 à 50 tonnes de grandes marques, notamment Komatsu, Caterpillar, Sany et XCMG, réduisant ainsi les difficultés d'installation et améliorant l'adaptabilité de l'équipement.

Protection des performances sur les chantiers difficiles

Conçue pour les environnements difficiles tels que les eaux profondes, les zones boueuses, les conditions de sable et de gravier et les projets d'excavation à forte charge, la structure renforcée aide à prévenir les défaillances courantes, notamment la déformation du bras, la fissuration des soudures et l'usure excessive, assurant ainsi un fonctionnement stable sur de longues périodes de service.

Scénarios d'application

Ingénierie de conservation des rivières et des eaux

Convient pour le dragage de rivières, l'élargissement de rivières en eau profonde, la coupe de berges de rivière et le dragage de réservoirs. Cela résout le problème selon lequel les armes standard ne peuvent pas atteindre les zones d'eau profonde et peuvent effectuer des opérations sur de longues distances sans que l'équipement ne passe à gué ;

Ingénierie des infrastructures municipales

Utilisé pour l'excavation de fondations profondes, la construction de réseaux de canalisations souterraines, la réduction des pentes urbaines et la démolition de maisons anciennes, s'adaptant aux sites urbains étroits et aux scénarios de construction à forte chute ;

Ingénierie portuaire et terminale

Appliqué au dragage du chenal portuaire, au renforcement des fondations des terminaux et à la finition des plages côtières, répondant aux besoins de la construction marine à grand rayon et à charge élevée ;

Ingénierie routière et minière

Adapté à la réparation des pentes des autoroutes, au nivellement des montagnes et au décapage des mines peu profondes, complétant efficacement les opérations de nivellement à grande échelle et améliorant la couverture de construction.

Cas de projets réels

Projet de régularisation du fleuve Vietnam – Livraison par lots pour les opérations en eau profonde

En 2025, XINGCHUANG a fourni 20 ensembles de bras de flèche à longue portée pour excavatrice personnalisés de 25 tonnes pour un projet de régulation fluviale au Vietnam. Les bras de flèche ont été allongés de 6 mètres et spécialement configurés pour les opérations de dragage et d'élargissement du Mékong.

Par rapport aux bras standards conventionnels, la conception personnalisée à longue portée a augmenté le rayon d'action d'environ 40 % et amélioré l'efficacité quotidienne de la construction d'environ 35 %. L'équipement a résolu efficacement les problèmes causés par les conditions de travail en eaux profondes, les zones d'accès limitées et la faible efficacité de l'excavation.

Projet municipal du Jiangsu – Solution personnalisée pour la construction urbaine

Pour un projet d'ingénierie municipale dans le Jiangsu, en Chine, nous avons fourni 5 ensembles de bras de flèche à longue portée pour excavatrice personnalisés de 30 tonnes pour les applications d'excavation de fosses de fondation profondes et de coupe de pentes.

Conformément aux exigences des environnements de construction urbains étroits, la structure du bras a été optimisée pour obtenir un meilleur équilibre entre stabilité et flexibilité. L'équipement a pris en charge avec succès des tâches d'excavation complexes et à forte chute tout en maintenant des performances opérationnelles fiables, conduisant à une coopération continue avec le client.

Vérification de la qualité avant la livraison

Avant expédition, chaque bras de flèche longue portée est soumis à des tests de charge, à une évaluation de la résistance à l'usure et à une inspection des performances de compression pour garantir un fonctionnement stable et des performances fiables pour différentes applications d'ingénierie.

Forces et différenciation

Avantage matériel

La plupart des pairs adoptent l'acier au carbone ordinaire qui est facile à déformer et à porter ; nos produits adoptent l'acier au manganèse Q355B avec une résistance 50 % supérieure, une meilleure résistance à l'usure et une durée de vie plus longue de plus de 2 ans ;

Avantage du processus

Le simple soudage des pairs est sujet aux fissures et à la concentration de contraintes ; notre technologie de soudage robotisé sans soudure + de soulagement des contraintes par recuit évite la déformation et la fissuration du bras, adaptée aux opérations à long terme sous charges lourdes ;

Avantage de compatibilité

Les bras longs des pairs ont une faible polyvalence et nécessitent des modifications ; nos produits avec un traitement d'alésage précis peuvent être directement installés pour tous les modèles de marque sans modification avec une compatibilité à 100 % ;

Avantage de personnalisation

La plupart des pairs ne proposent que des produits ponctuels standard qui ne peuvent pas s'adapter à des conditions de travail particulières ; nous prenons en charge la personnalisation personnalisée des tailles et des paramètres complets pour s'adapter à toutes sortes de scénarios de construction de niche.

FAQ

Q1 : La flèche longue portée est-elle compatible avec toutes les marques de pelles ?

R : Oui. Le produit est traité avec précision selon les paramètres de différentes pelles de marque, compatible avec les modèles grand public de 12 à 50 tonnes tels que Komatsu, Caterpillar, Sany et XCMG, qui peuvent être directement installés sans perçage ni modification.

Q2 : La longueur peut-elle être personnalisée selon les scénarios de construction ?

R : La personnalisation personnalisée est prise en charge. Différentes tailles d'extension de 3 à 12 mètres peuvent être personnalisées en fonction du rayon de travail, de la hauteur de travail et du tonnage de la pelle, et un réglage exclusif de l'épaisseur et de la configuration des accessoires est également disponible.

Q3 : Quelle est la stabilité de fonctionnement du bras longue portée ? Est-ce facile à déformer ?

R : Il a une excellente stabilité. Adoptant un acier au manganèse à haute résistance et une technologie de soulagement des contraintes avec des pièces de contrainte de noyau épaissies, il a passé plusieurs tests de charge, aucune déformation ni fissuration dans des conditions de travail normales et peut fonctionner de manière stable pendant une longue période.

Q4 : Qu'en est-il du cycle de livraison en usine et de la garantie après-vente ?

R : Les produits spot standard sont livrés en 3 à 5 jours et les produits personnalisés en 7 à 15 jours ; tous les produits sont équipés d'une garantie de 12 mois et d'une consultation technique à vie, de conseils d'installation et d'une assistance à la maintenance sont fournis.

Solutions de bras de flèche longue portée

Accessoires personnalisés pour une excavation prolongée

XINGCHUANG fournit des solutions de bras de flèche à longue portée pour excavatrices pour les projets d'excavation profonde, de dragage, de démolition et d'infrastructure. Sur la base de différents modèles de pelles et conditions de travail, nous proposons des conceptions personnalisées pour améliorer la plage de travail et l'efficacité opérationnelle.

Avec des installations de production complètes et un contrôle de qualité strict, nos bras de flèche à longue portée sont fabriqués pour des performances stables dans des environnements de construction exigeants. Contactez notre équipe pour plus de détails sur le produit, une assistance technique et des recommandations personnalisées.
