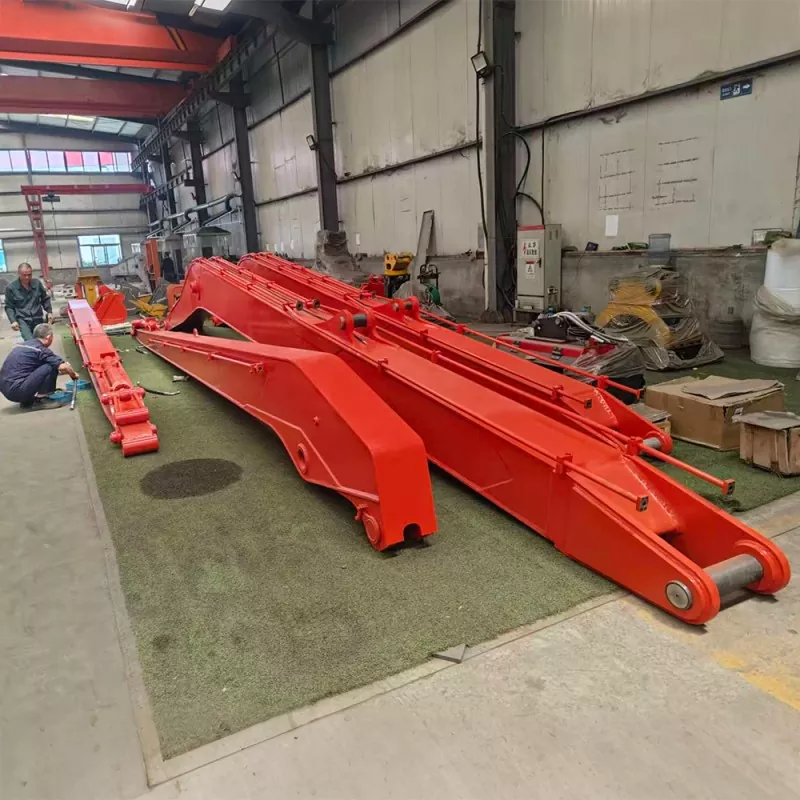

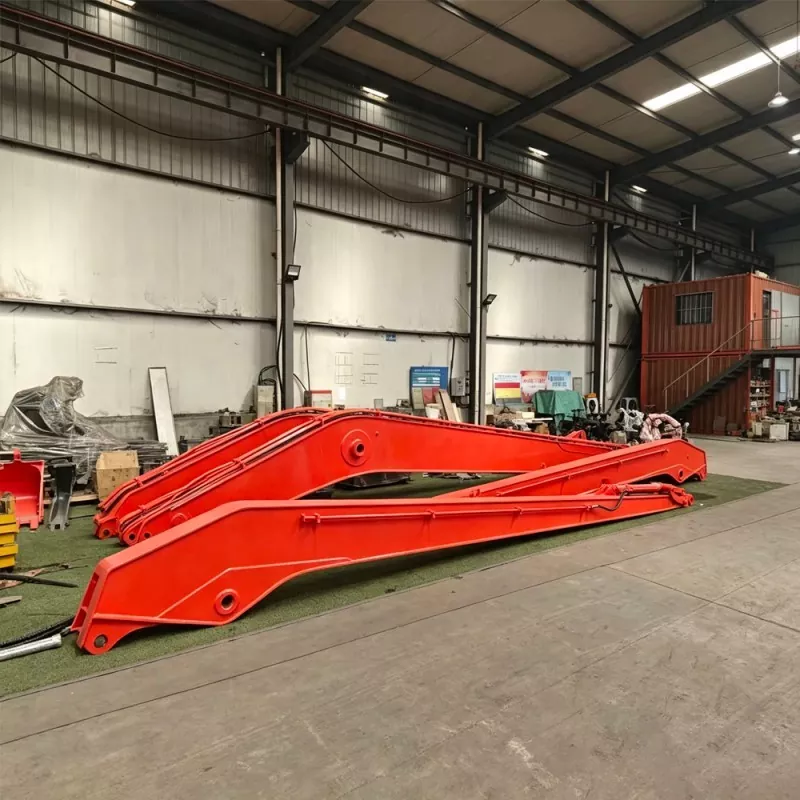

Flèche d'excavatrice pour PC300

Chez XINGCHUANG, nous fabriquons des pièces structurelles pour excavatrices pour le remplacement et les exigences spécifiques au projet. Notre flèche d'excavatrice pour PC300 est conçue autour de l'application PC300 déclarée, avec une sélection de matériaux, des zones de contrainte renforcées, une inspection des soudures et une protection de surface prises en compte pendant la production. Nous sommes certifiés CE et pouvons discuter des exigences techniques avant de confirmer une commande.

Vérifiez la compatibilité avant le remplacement.

Une flèche d'excavatrice pour PC300 est une structure porteuse majeure reliant le haut du corps de l'excavatrice à l'équipement de travail. Même de petites différences dans l'espacement des broches, la largeur de montage ou les points de connexion du cylindre peuvent créer des problèmes d'installation. Avant de commander un remplacement, nous vous recommandons de confirmer le modèle exact de la machine, le numéro de série, la série de production et la configuration de flèche existante.

Confirmez les points de montage

Vérifiez les dimensions et les positions des axes de pied de flèche, des points de montage des vérins de bras, des connexions des vérins de flèche et des supports associés. Les acheteurs doivent également comparer la longueur totale et le dégagement avec le composant d'origine. Ces détails aident à déterminer si le remplacement peut être installé sans modifications.

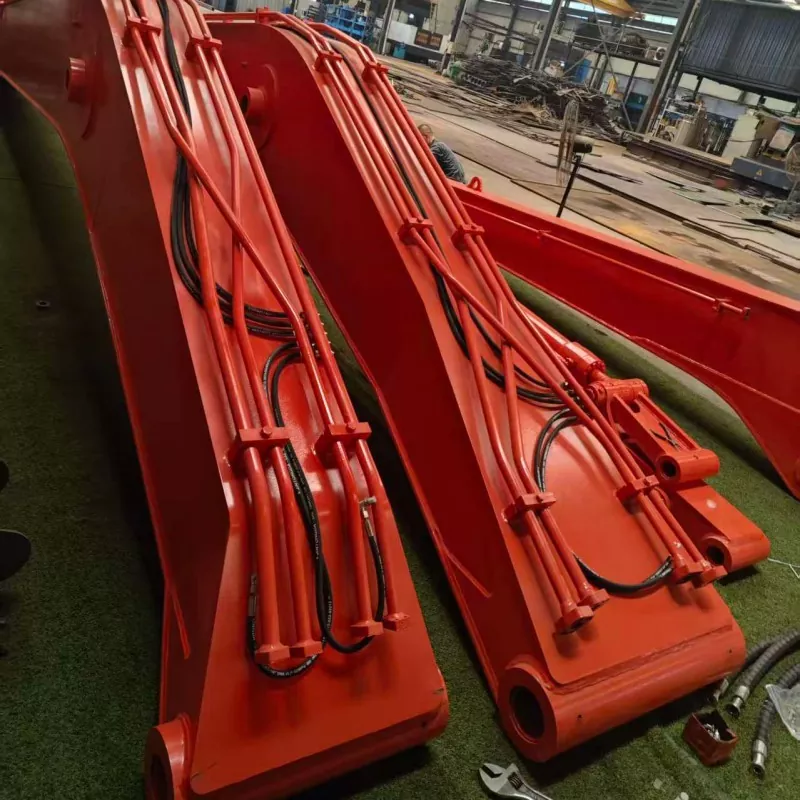

Revoir la configuration hydraulique

Les détails d'acheminement des tuyaux hydrauliques et de fixation peuvent varier selon les versions de la machine ou les modifications précédentes. Nous vous recommandons de vérifier la disposition des lignes existantes, les pinces, les supports et les emplacements de connexion avant la production. La compatibilité finale doit être confirmée par rapport à la configuration spécifique du PC300 plutôt que de supposer que chaque machine de la série utilise des dimensions identiques.

Conception structurelle pour travaux lourds

Les flèches des excavatrices subissent des charges de flexion et des contraintes répétées autour des joints à broches et des supports de vérin. Les mines, les carrières et les travaux de terrassement à cycle élevé peuvent augmenter les exigences en matière de fatigue, en particulier lorsque la machine travaille avec des accessoires lourds ou dans des conditions abrasives.

Plaque d'acier à haute résistance

La configuration fournie utilise de l'acier à haute résistance Q355NM pour la structure principale. L'adéquation des matériaux dépend des propriétés mécaniques requises, de l'épaisseur de la plaque, du processus de fabrication et de l'environnement de travail. Nous recommandons de confirmer la qualité du matériau et la documentation pertinente dans les spécifications de la commande lorsque la traçabilité est requise.

Renforcer les zones de stress critiques

Le tube de flèche, les sièges de charnières et les plaques de renfort internes nécessitent une conception structurelle soignée car les charges se concentrent autour des joints et des points de connexion. Notre approche de fabrication se concentre sur un renforcement approprié et une fabrication cohérente pour aider le composant à résister à des charges de fonctionnement répétées. Les détails de renforcement doivent être conçus pour la machine prévue et ne doivent pas interférer avec le mouvement de la goupille, la géométrie du cylindre ou l'accès pour l'entretien.

Protéger les surfaces exposées

Les machines extérieures sont exposées à l’humidité, à la poussière, à la boue et aux changements de température. Le processus de production fourni comprend la préparation de la surface et un revêtement anticorrosion pour aider à protéger l'acier exposé. Une inspection régulière et une réparation rapide du revêtement endommagé restent importantes, en particulier lorsque l'équipement fonctionne dans des environnements humides ou corrosifs.

Inspecter la qualité du soudage et de la fabrication

La qualité des soudures est un facteur clé lors de l’achat d’une flèche de remplacement. Une mauvaise préparation des soudures, des soudures incohérentes ou une inspection inadéquate peuvent augmenter le risque de défauts dans les zones fortement sollicitées. Les acheteurs doivent demander comment les joints critiques sont fabriqués et quels dossiers d'inspection sont disponibles pour le composant fini.

Contrôle du processus de soudage

Les informations de fabrication fournies spécifient le soudage multicouche robotisé automatique. Une préparation, des paramètres de soudage et une exécution cohérents contribuent à garantir une qualité de fabrication reproductible. La procédure de soudage appropriée dépend de l’épaisseur du matériau, de la conception des joints et des exigences de production.

Inspection des joints critiques

Les méthodes d'inspection doivent être sélectionnées en fonction de la conception du joint et des exigences de qualité applicables. Lorsque cela est spécifié, les tests non destructifs peuvent aider à identifier certains défauts de surface ou internes. Les acheteurs ayant des exigences d'inspection spécifiques au projet doivent confirmer la méthode, les critères d'acceptation et la documentation avant de passer une commande.

Vérifications dimensionnelles finales

Avant l'installation, les principales dimensions de montage et l'emplacement des broches doivent être vérifiés par rapport au dessin approuvé. Nous vous recommandons de demander des dossiers d'inspection dimensionnelle et de confirmer que la flèche livrée correspond à la configuration convenue, en particulier pour les projets de remplacement où les temps d'arrêt sont coûteux.

Performance sur différents chantiers

Opérations minières et carrières

Dans les mines et carrières à ciel ouvert, la flèche d'excavatrice du PC300 est exposée à des charges d'excavation répétées et à des charges de choc potentielles. Outre la qualité structurelle, le bon fonctionnement de la machine, le choix approprié des accessoires et une inspection régulière sont importants. La pelle doit rester dans les limites de fonctionnement du fabricant.

Construction de routes et d'infrastructures

La construction de routes, les fondations de ponts, le terrassement et la préparation du site nécessitent souvent des mouvements répétés de flèche au cours de longs quarts de travail. Une géométrie et un ajustement corrects aident à maintenir la plage de travail prévue et à éviter les contraintes inutiles causées par des connexions mal alignées.

Travaux de terrassement fluvial et général

La régularisation des rivières, l'excavation des berges et les travaux de terrassement généraux peuvent exposer les composants structurels à l'humidité et aux matériaux abrasifs. L'entretien des surfaces, l'inspection des joints à broches et la surveillance des fissures ou des déformations peuvent aider à identifier les problèmes avant qu'ils n'entraînent un temps d'arrêt prolongé de l'équipement.

Projet client : Extraction de granit en Malaisie

Fourniture de remplacement pour un site du Sarawak

Selon les informations sur le projet qui nous ont été fournies, XINGCHUANG a fourni 20 flèches d'excavatrice PC300 personnalisées en 2025 pour un projet d'exploitation minière de granit à ciel ouvert au Sarawak, en Malaisie. Le client a signalé que les flèches d'origine avaient connu des problèmes de déformation, de fissuration et de performances sous forte charge, entraînant des interruptions de maintenance.

Résultats d'exploitation publiés

Après l'installation des rampes de remplacement, le rapport de cas fourni indique que l'équipement a fonctionné pendant six mois sans panne signalée et que la fréquence de maintenance a diminué de 80 %. Ces chiffres décrivent le projet rapporté et ne constituent pas une garantie du même résultat dans des conditions de fonctionnement différentes. La durée de vie réelle dépend de l'état de la machine, de la charge de travail, des pratiques de l'opérateur, de la maintenance et de la qualité de l'installation.

Nous vous recommandons de discuter du cycle de service prévu, des conditions de manutention des matériaux et des exigences d'inspection avant de sélectionner un remplaçant pour des projets miniers similaires.

Spécifications du produit

Le tableau suivant résume la configuration fournie. Veuillez confirmer le modèle exact, les dimensions et les documents techniques de votre machine avant de commander.

Assistance à la personnalisation et à la livraison

Les exigences de remplacement peuvent varier en fonction de la version de la machine, des réparations précédentes et de l'environnement de travail. Nous pouvons discuter des détails structurels personnalisés et de la fourniture par lots après avoir examiné la demande et les dessins approuvés.

Pour réduire les retards, nous vous recommandons de fournir le numéro de série de la machine, les photographies de la flèche existante, les dimensions de montage, les diamètres des broches, les détails de connexion du vérin et tout numéro de pièce d'origine disponible. Si la flèche a été modifiée précédemment, veuillez inclure ces détails afin que le remplacement puisse être évalué par rapport à la machine réelle.

Les délais de livraison dépendent de l'état des stocks, de la préparation des matériaux, de l'approbation des dessins, des exigences de production et des modalités d'inspection. Nous confirmons le délai de livraison après avoir examiné la configuration et les détails de la commande plutôt que d'appliquer une estimation de livraison à chaque commande.

Foire aux questions

Quelles informations permettent d'identifier la version correcte de la rampe PC300 ?

Veuillez fournir le numéro de série de la machine, l'année de production si disponible, les détails du modèle, le numéro de pièce d'origine et des photographies claires de la flèche et des points de montage. Ces détails permettent de distinguer les configurations et de réduire le risque de commander un composant incompatible.

Puis-je installer le remplacement si la rampe d'origine a été modifiée ?

Non sans vérifier au préalable les modifications. Les modifications apportées aux supports de montage, à l'emplacement des broches, aux connexions des cylindres ou au routage hydraulique peuvent affecter le montage. Partagez les dimensions et les photographies modifiées avant la production afin que les exigences de remplacement puissent être examinées.

Quels dossiers d’inspection dois-je demander ?

En fonction de vos besoins d'achat, vous pouvez demander une documentation sur les matériaux, des dossiers d'inspection dimensionnelle, des rapports d'inspection de soudage et les résultats des tests non destructifs applicables. Confirmez les méthodes d’inspection requises et les critères d’acceptation avant le début de la production.

Qu’est-ce qui peut provoquer des fissures prématurées sur un barrage de remplacement ?

Les facteurs contributifs possibles incluent les charges d'impact, le fonctionnement au-delà des limites de la machine, les charges inadaptées sur les accessoires, la fatigue, un mauvais alignement des broches, des défauts de soudage ou un entretien inadéquat. Si des fissures apparaissent, arrêtez d'utiliser l'équipement concerné et organisez une inspection qualifiée avant de le remettre en service.

Comment puis-je réduire les temps d’arrêt lors d’un remplacement de flèche ?

Confirmez la configuration exacte de la machine et les dimensions de montage avant de commander, préparez l'équipement de levage approprié et le personnel d'installation qualifié, et vérifiez les joints à broches et les connexions hydrauliques pendant l'installation. Suivez les procédures du fabricant de la pelle pour l'assemblage et la mise en service.

Demander un devis de remplacement

Chez XINGCHUANG, nous aidons les clients à examiner les exigences de remplacement des excavatrices PC300 et d'autres pièces structurelles spécifiques au projet. Envoyez-nous les détails de la machine, des photographies, des dessins et la quantité requise afin que nous puissions évaluer la compatibilité, confirmer les spécifications proposées et fournir un devis.

Nous acceptons également les demandes de renseignements concernant les commandes groupées, la production personnalisée, la documentation d’inspection et les modalités d’expédition à l’étranger. Contactez notre équipe pour discuter de votre application et confirmer les détails techniques avant l'achat.
